In dieser Anleitung konzentrieren wir uns auf die Informationen, die du in der Mitte deines Vermessungsbildschirms – also im Kamerabild – sehen kannst. Falls du dich für die Arbeitsbuttons unten interessierst, sieh dir diese Anleitung an: Die Vermessungs-Optionen während der Augmented-Reality-Vermessung in der Vaira App.

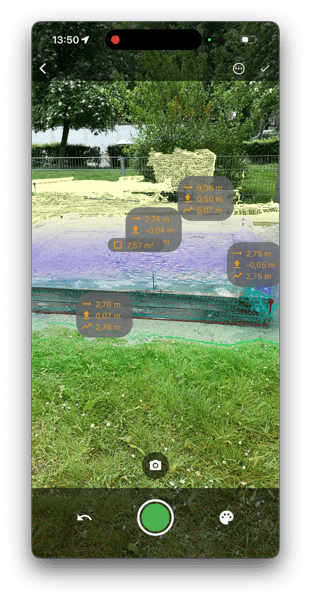

Im folgenden Bild siehst du die wichtigsten Elemente einer Vermessung:
Mittig siehst du das Platzierungs-Fadenkreuz – ein Kreis mit Strichen in jede Richtung auf der Kante des Sandkastens, hier in lila. Es zeigt dir an, wo du einen Vermessungspunkt ablegst. Du zielst mit diesem Fadenkreuz also immer auf die Stellen, die du vermessen möchtest.
Rechts am Bildrand siehst du einen nach oben ragenden Pins (hier rot). Dieser Pin ist ein Vermessungspunkt, der bereits abgelegt wurde. Die Pins können unterschiedliche Farben haben – wobei im Normalfall jede Farbe für ein zusammenhängendes Objekt steht.
Vom Pin aus nach links abgehend siehst du an der unteren Kante des Sandkastens eine ebenfalls rote Linie. Diese Linien zeigen dir, wie die Pins untereinander verbunden sind. Aufeinander folgende Pins sind über dieselbe gleichfarbige Linie verbunden.
Du siehst außerdem noch graue Boxen mit drei orangenfarbenen Informationen. Diese geben dir an:
- wie weit zwei verbundene Punkte voneinander entfernt sind (2D);
- wie groß der Höhenunterschied zwischen diesen Punkten ist;
- und wie lang die 3D-Distanz der Punkte (also inklusive des Höhenunterschieds) ist.
Außerdem siehst du im Bespiel eine graue Box mit nur einem orange-farbenen Wert. Da wir hier den Sandkasten als Fläche vermessen haben, siehst du schon während der Vermessung, dass er einen Flächeninhalt von 7,57 qm hat.
Diese Informationen lassen sich über die Optionen oben ein- und ausblenden sowie verändern.
