In dieser Anleitung konzentrieren wir uns auf die Funktionsbuttons, die du unten bei deiner AR-Vermessung findest. Falls du dich für das Kamerabild und die Informationen in der AR-Ansicht in der Mitte interessierst, sieh dir diese Anleitung an: Der AR-Vermessungsbereich während der Augmented-Reality-Vermessung in der Vaira App.

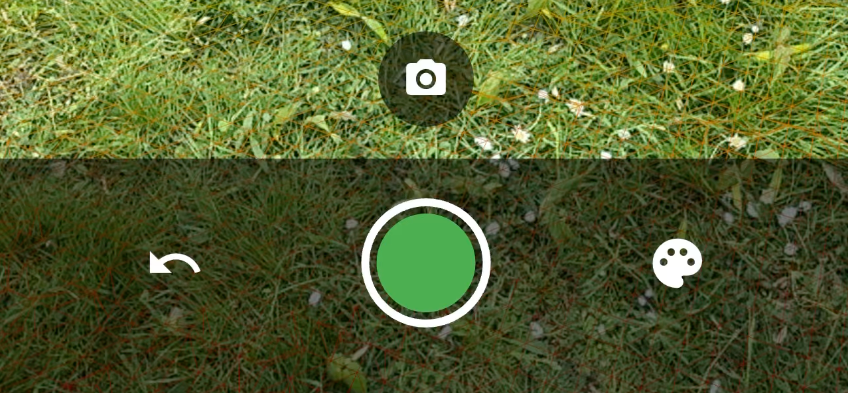

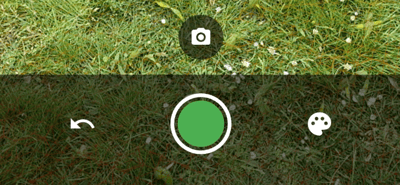

Kommen wir zum unteren Menü, mit dem du besonders viel arbeiten wirst. Diese vier Buttons brauchst du, um deine Vermessung praktisch durchzuführen:
- Vermessungs-Button
- Rückgängig-Button
- Farbpalette-Button
- Kamera-Button
Der dicke farbige Punkt (Vermessungs-Button)
Dieser Punkt kann unterschiedliche Farben haben (hier grün). Wenn du auf ihn klickst, legst du einen Vermessungspunkte an der Stelle ab, an der sich dein Fadenkreuz in der Kamera gerade befindet. Die Farbe bestimmt, welche Farbe der Pin und die Verbindungslinie haben. Punkte, die du hintereinander in derselben Farbe ablegst, werden zu einem gemeinsamen Objekt: also entweder zu einer langen Linie oder zu einem Flächenobjekt.
Wenn du längere Zeit auf diesen Button klickst, erscheint eine Nachricht, dass du das Snapping deaktiviert hast. Wenn du noch einmal länger auf den Button drückst, wird das Snapping wieder aktiviert.
Was ist Snapping? Das Snapping in unserer Vermessung ist eine Funktion, die dir das Vermessen zusammenhängender Leitungen und Objekte erleichtert. Wenn du mit deinem Fadenkreuz in die Nähe eines bereits abgelegten Punkts, einer Linie oder einer Seite eines Flächenobjekts kommst, wirst du das Snapping bemerken. Das Fadenkreuz "snapt" sich an ein bestehendes Objekt – also es haftet sich an. Damit kannst du sicherstellen, dass zum Beispiel eine abgehende Leitung exakt an der Hauptleitung anschließt und du musst dich nicht abmühen, genau den richtigen Punkt bzw. die richtige Linie der ersten Vermessung zu treffen.
Manchmal kann das Snapping aber auch stören. Dann zum Beispiel, wenn du zwei nah beieinanderliegende Punkte vermessen möchtest. Für diese Fälle haben wir dir die Option eingebaut, das Snapping über den langen Druck auf den Vermessungsknopf
Der Pfeil nach links (Rückgängig-Button)
Dieser Pfeil dient dir als Zurück-Taste innerhalb der Vermessung. Du hast einen Punkt falsch gesetzt? Oder versehentlich die Farbe gewechselt, obwohl das Objekt noch nicht fertig war? Dieser Pfeil schafft Abhilfe. Mit ihm löschst du schrittweise deine letzten gesetzten Punkte in der Vermessung bis an die Stelle, an der du weiterarbeiten möchtest.
Die Farbpalette (Farbpalette-Button)

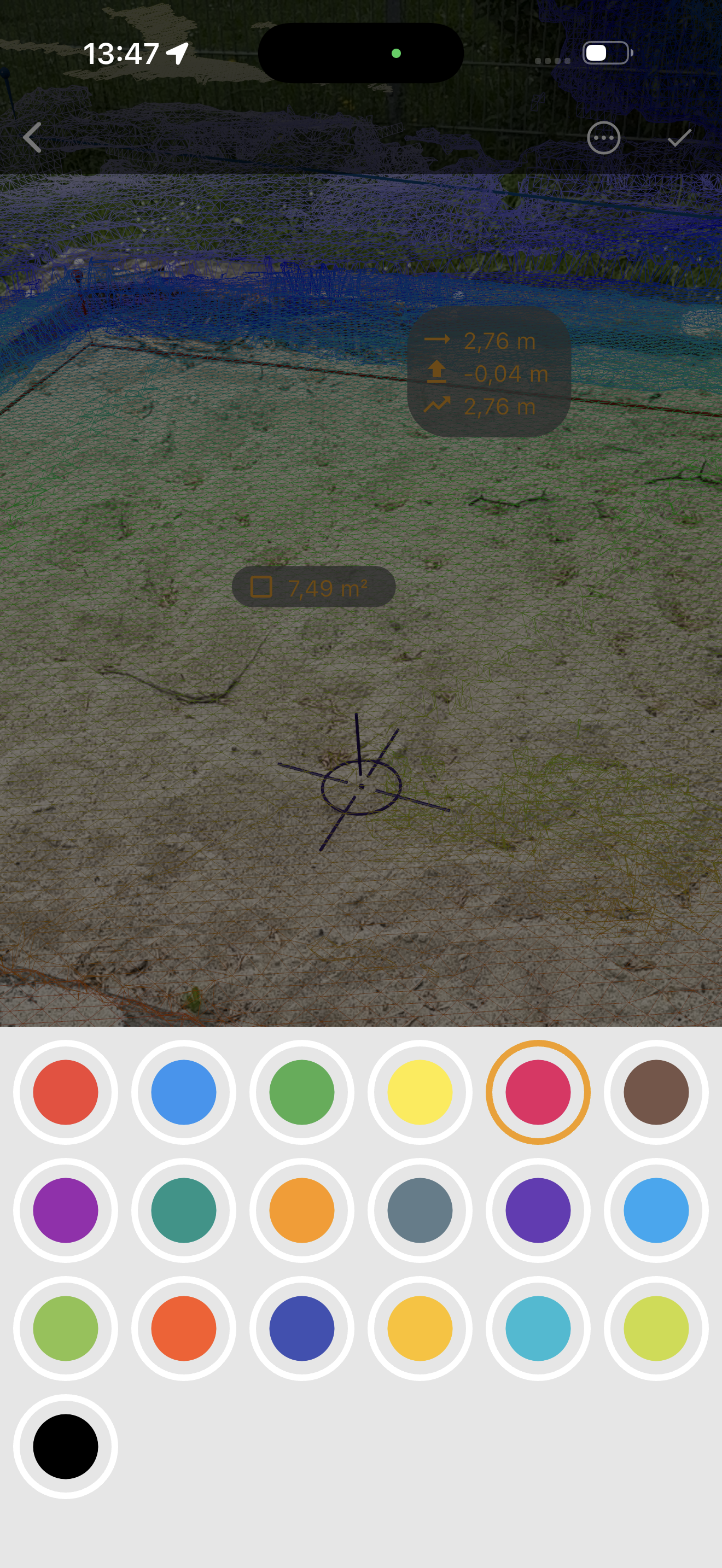

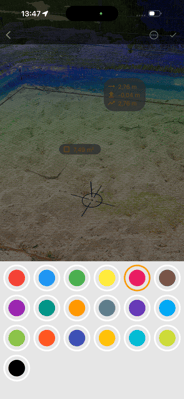

Über diesen Button kannst du die Farbe Vermessungsknopfes ändern. Das ändert dann auch die Farbe der Pins und der Vermessungslinien, die du mit dem Vermessungsknopf erzeugst. Wenn du nur kurz tippst, gehst du in der Farbpalette einen Schritt weiter zur nächsten Farbe. Wenn du lange auf das Paletten-Symbol gedrückt hältst, öffnet sich die komplette Palette und du kannst eine bestimmte Farbe direkt auswählen.
Doch nicht nur die Farbe ändert sich: mit einem Wechsel der Farbe erzeugst du auch ein neues Objekt. So kannst du in einer Vermessung mehrere unabhängige Objekte erstellen, deren Punkte nur untereinander, aber nicht mit anderen Objekten, verbunden sind.
So kannst du über mehrere Farben unterschiedliche Objekte wie Leitungen, Gebäudekanten oder auch einzelne Gullideckel einmessen.
Wichtig: Wenn du von einer Farbe wegwechselt, gilt das Objekt als abgeschlossen. Du kannst es anschließend nicht mehr erweitern. Wenn du also Objekt 1 (blau) fertig vermessen hast und zu Objekt 2 (rot) wechselst, ist das Objekt komplett. Wenn du nun wieder auf die blaue Farbe wechselst, erstellst du ein komplett neues blaues Objekt, das mit dem ersten blauen Objekt nicht mehr zusammenhängt.
Du hast versehentlich die Farbe gewechselt? Kein Problem. Klicke einfach auf den Pfeil unten links so lange, bis du wieder bei einem Punkt angekommen bist, von dem aus du die Vermessung weiterführen möchtest.
Fotopunkte aufnehmen (Foto-Button)
Oberhalb des schwarzen Bereichs unten siehst du noch ein einzelnes Kamera-Symbol. Wenn du dieses klickst, nimmt Vaira das aktuelle Kamerabild als Foto auf. So kannst du auch während der Vermessung bereits eine Fotodokumentation erzeugen. Das besondere an dieser Art von Fotodoku ist, dass die Fotos mit in deiner digitalen Skizze erscheinen – du kannst also georeferenziert nachvollziehen, von welchem Punkt aus du das Foto geschossen hast. Das sieht dann zum Beispiel so aus:
Unterhalb der roten vermessenen Sandkasten-Fläche siehst du ein kleines Kamera-Icon. Mit einem Klick darauf kannst du dir das Foto erneut ansehen. Mehr zur Fotodokumentation während der Vermessung erfährst du in diesem Anleitungsartikel: Wie kann ich Fotos während der AR-Vermessung mit der Vaira App aufnehmen?
