Wie kann ich mit 3D-Modellen und Punktwolken im Vaira Office interagieren (rotieren, zoomen, Transparenz etc.)?

Im Vaira Office hast du die Möglichkeit, deine 3D-Scans anzusehen und in ihnen weiterzuarbeiten. Das kannst du sowohl in Form der Punktwolken-Rohdaten als auch an berechneten 3D-Mesh-Objekten deiner Vermessungen.

Wie du erfasste 3D-Modelle öffnest

1. Öffne einen Vorgang im Vaira Office.
2. Öffne hier eine Aufgabe, in der du ein 3D-Vermessung vorgenommen hast und öffne die Vermessung.

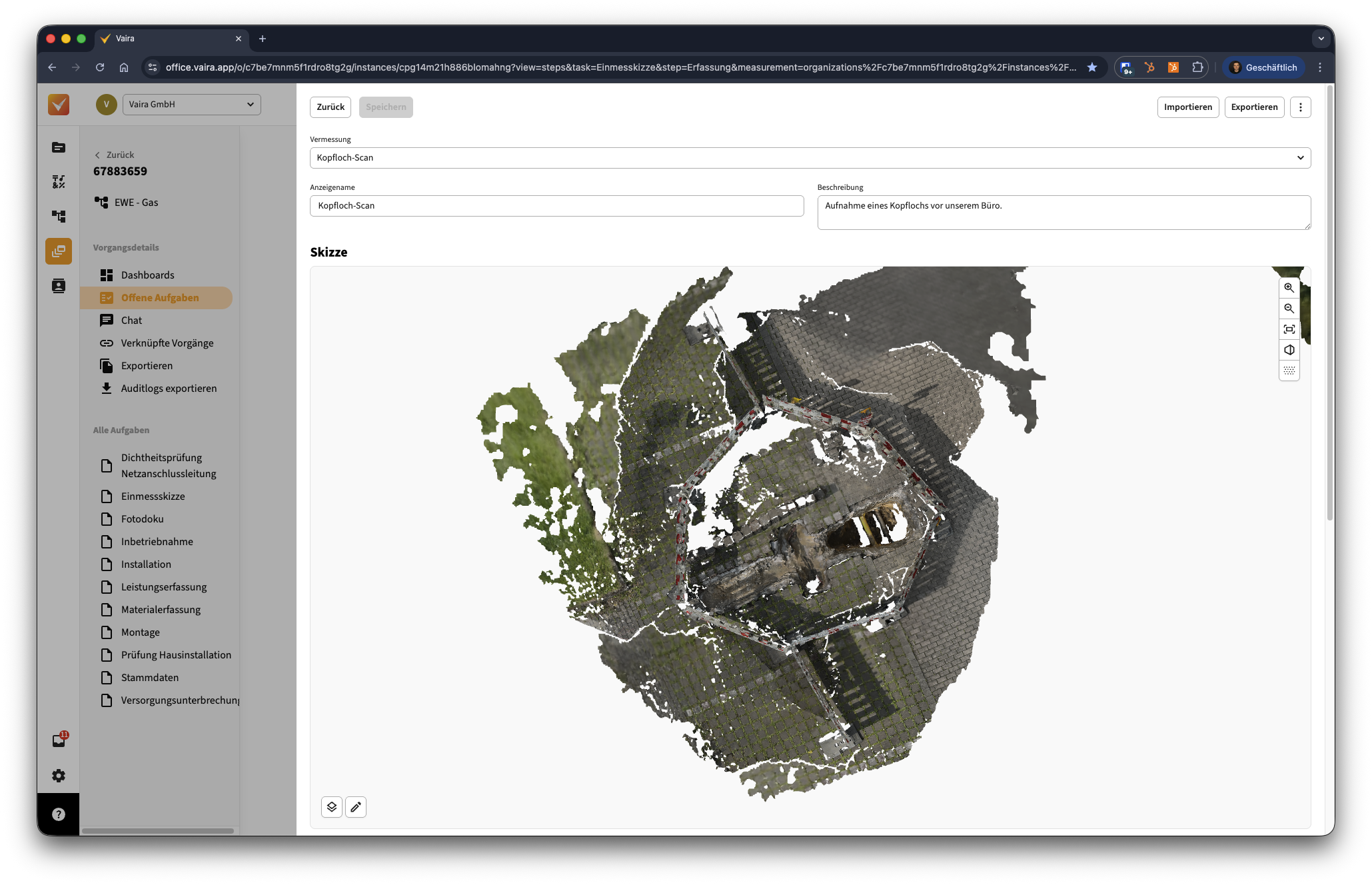

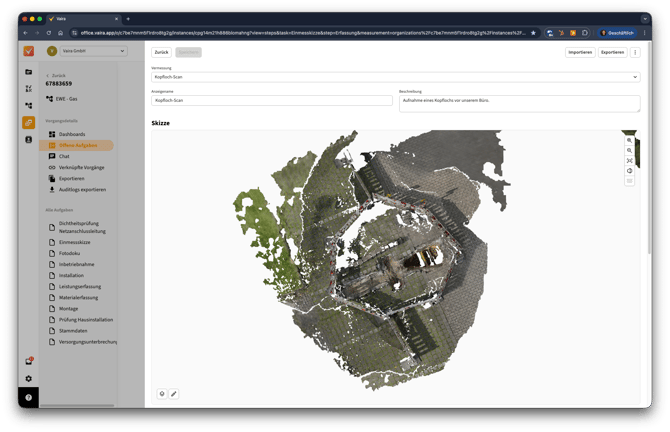

3. Öffne die Vermessung. Es öffnet sich ein Seitenfenster, in dem du bisher immer die Skizzen gesehen hast. Dieses dient nun auch der Ansicht von 3D-Modellen. Du startest immer mit einer Draufsicht auf das Modell.



   Wichtig: 3D-Modelle können aus relativ großen Datenmengen bestehen. Daher kann es einen Moment dauern, bis dein 3D-Modell geladen ist. Solange siehst du im oberen Teil der Vermessungsansicht einen Hinweis, dass das Modell gerade geladen wird.

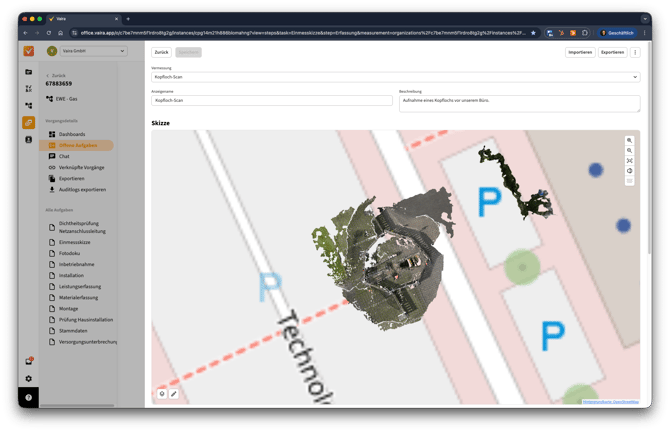

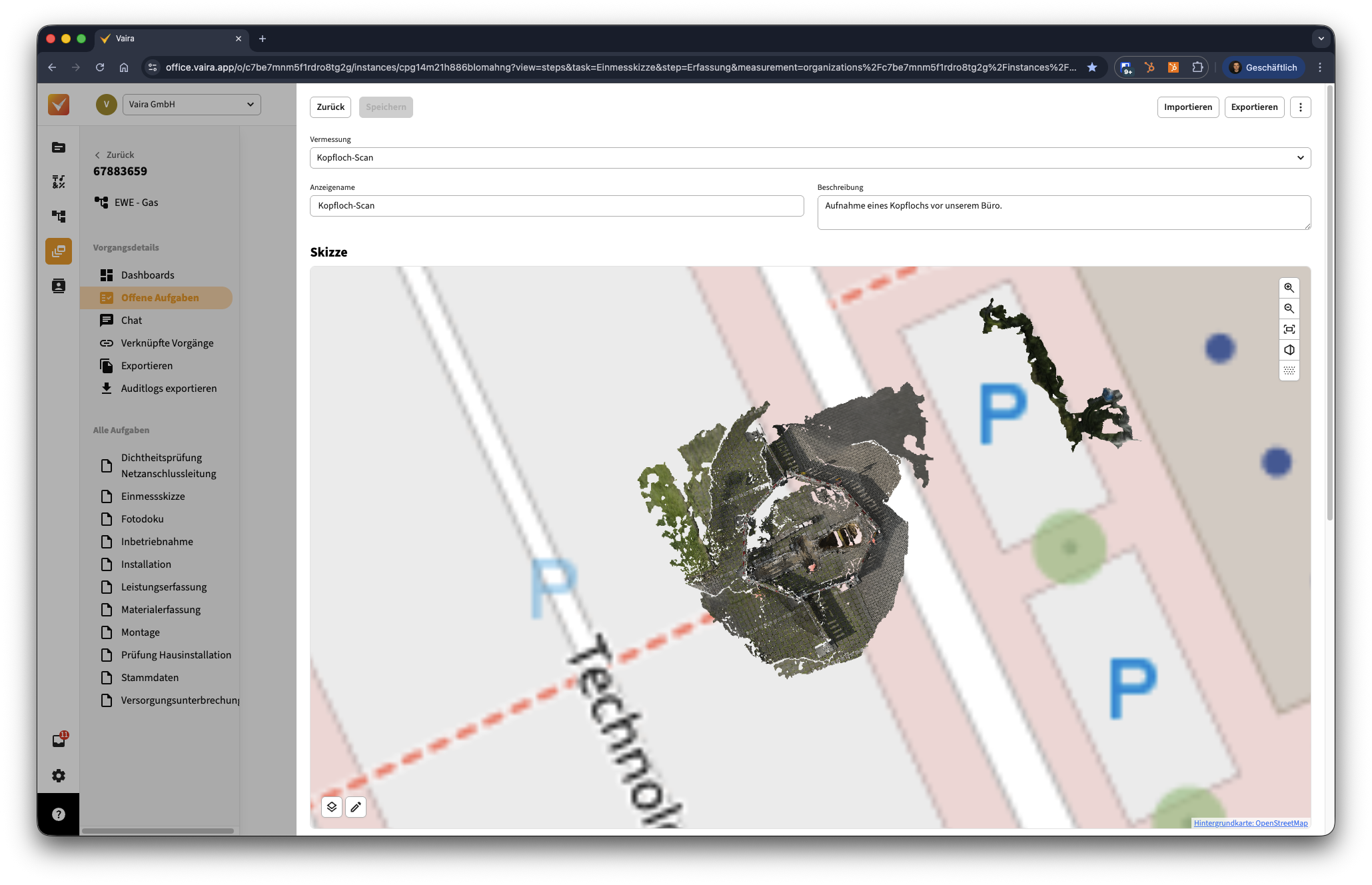

4. Dein 3D-Modell wird immer absolut positioniert. Falls du die 3D-Erfassung ohne RTK-Antenne durchgeführt hast, nutzt Vaira dein Geräte GPS und kann die Vermessung – je nach GPS-Empfang – auf ca. 10 Meter genau auf der Welt verorten. Mit RTK kommst du auch auf 1-2cm Genauigkeit. In beiden Fällen kannst du dir georeferenziertes Kartenmaterial einblenden lassen. Mehr dazu erfährst du in dieser Anleitung: Wie kann ich die Hintergrundkarte im Vaira Office bei Vermessungen zuschalten und Vermessungen mit Hintergrundkarte exportieren?




5. Du kannst die Kamera frei um das 3D-Modell rotieren, du kannst zoomen und dich im Raum bewegen. Dadurch kannst du auch Details deines Modells aus der Nähe betrachten. Wie du die Kamera steuerst, erfährst du weiter unten.




6. Rechts oben in der Ecke befinden sich bei 3D-Vermessungen fünf Buttons.
   1. Reinzoomen: Zoome pro Klick näher an dein Modell heran
   2. Rauszoomen: Zoome pro Klick weiter aus deinem Modell heraus
   3. Optimale Zoomstufe: Stelle den Zoom per Klick genau so ein, dass du alle Modelle und Punkte bestmöglich im Skizzeneditor eingepasst siehst
   4. Perspektive: Schalte zwischen Perspektivischer Projektion und Orthografischer Projektion um.
      1. Perspektivischer Projektion: Die Inhalte deiner Skizze werden perspektivisch korrekt verzerrt. Objekte weiter hinten wirken kleiner als Objekte im Vordergrund. Würdest du ein Lineal an deinen Monitor halten, wären zwei gleichgroße Objekte vorne und weiter hinten also unterschiedlich groß.
      2. Orthografischer Projektion: Die Inhalte deiner Skizze werden orthografisch berechnet. Inhalte wirken perspektivisch seltsam, sind aber maßstabsgetreu auch über größere Distanzen. Damit entfernen wir die Perspektive aus dem Modell und ermöglichen ein unverzerrtes Messen am Modell im Zusammenspiel mit der 2D-Karte.
   5. Viele-Punkte-Button: Sofern verfügbar für deine Vermessung, kannst du über diesen Button zwischen dem berechneten 3D-Modell und der Rohdaten-Punktwolke wechseln.

      Beachte dabei, dass das 3D-Modell auf einen Schlag geladen wird, daher länger zum Laden braucht, bis du etwas sehen kannst, dann aber auch flüssiger läuft.

      DIe Punktwolke besteht aus Millionen einzelner Punkte, die alle von deinem Internetbrowser angezeigt werden müssen. Die Wolke baut sich live langsam auf und du kannst schon beim Aufbauen in der Punktwolke navigieren. Die Punktwolke reagiert auch interaktiv auf deine Zoomstufe und die Kameraposition, um nur relevante Punkte zu laden. Je nach Power deines Computers und der Größe der Punktwolke kann das im Browser aber sehr hakelig werden.

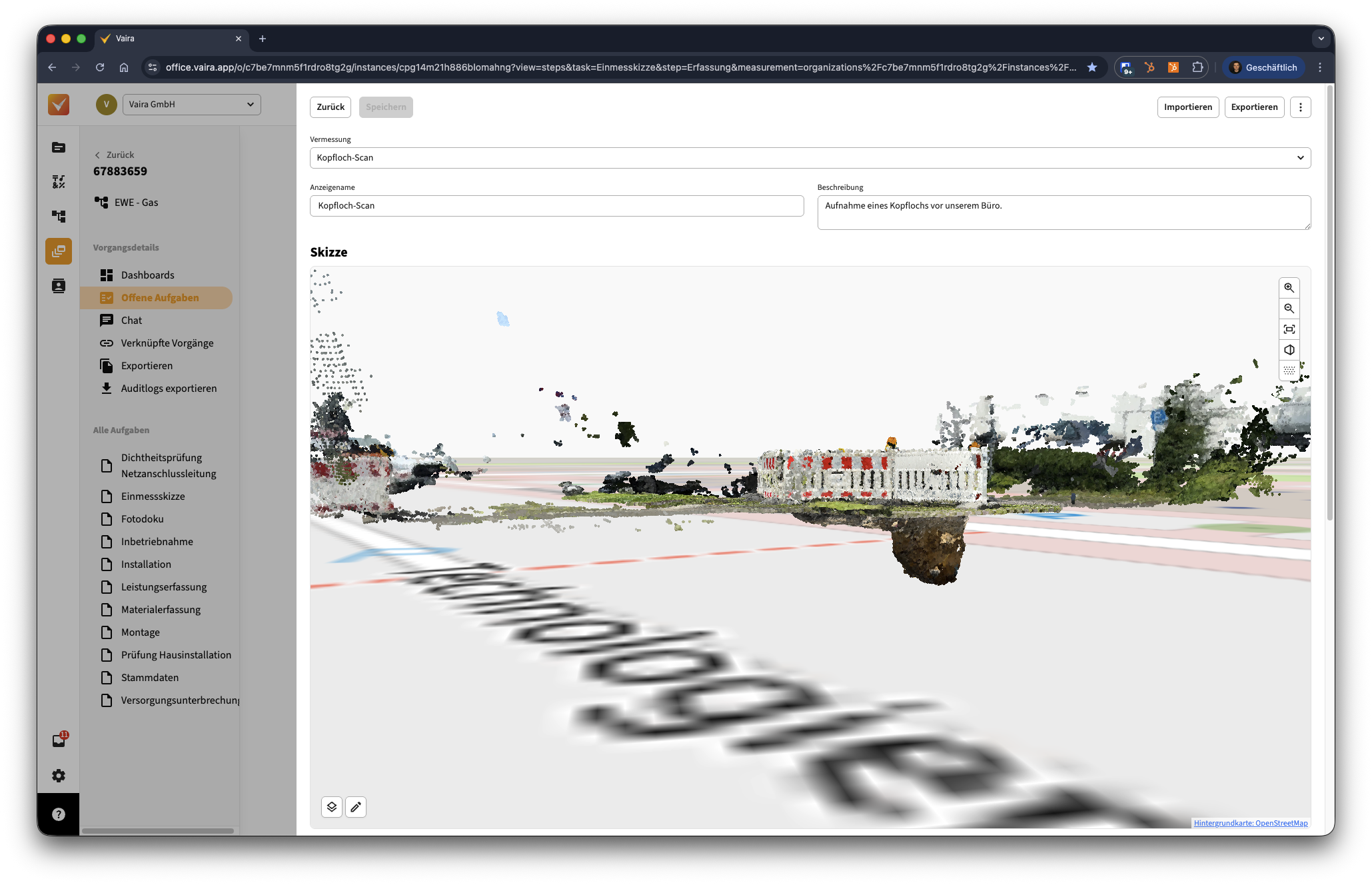

7. Das 3D-Modell wird immer bestmöglich auf dem "Boden" deiner Hintergrundkarte platziert. Am Beispiel unseres Kopflochs gezeigt heißt das, dass die Baustellen-Oberfläche oberhalb der Karte liegt. Wenn du die Kamera unter die Karte bewegst oder in das Modell hereinzoomst, siehst du den Graben unterirdisch verlaufen.




8. Das 3D-Modell und auch die Punktwolke kannst du jederzeit herunterladen und in deiner 3D-Software nutzen. Das bietet sich vor allem auch bei großen Modellen an, da dein Internetbrowser ein Nadelöhr ist, wenn es um die Rechenpower vor allem bei Punktwolken geht. Wie du Punktwolke und 3D-Modell herunterladen kannst, erfährst du in dieser Anleitung: Wie kann ich mit Vaira erstellte 3D-Modelle herunterladen bzw. exportieren?

Wie kann ich die Ansicht des 3D-Modells bzw. der Karte ändern?

Den Ausschnitt bewegen

Den Ausschnitt der des 3D-Modells bzw. der Karte kannst du wie gewohnt damit bewegen, dass du irgendwo in die Box klickst, gedrückt hältst und mit dem Mauszeiger in eine Richtung ziehst.

Du kannst alternativ auch einmal in das Feld klicken, damit dieses aktiv ist und anschließend die Pfeiltasten für eine Bewegung in kleinen Sprüngen zu nutzen.

Die Kamera rotieren und kippen

Um die Kamera zu rotieren (links/rechts) oder zu kippen (nach oben/nach unten), halte die STRG-Taste bzw. die Command-Taste gedrückt, klicke auf die Fläche und bewege dann die Maus in die gewünschte Richtung.

Du kannst alternativ auch einmal in das Feld klicken, damit dieses aktiv ist und anschließend die Pfeiltasten für eine Rotation (links/rechts-Tasten) oder ein Kippen (nach oben/nach unten-Tasten) in kleinen Sprüngen zu nutzen.

Die Kamera rein- oder rauszoomen

Um näher heran oder weiter heraus zu zoomen, halte die STRG-Taste bzw. die Command-Taste gedrückt und nutze dein Scrollrad an der Maus.

Falls du kein Scrollrad hast, kannst du alternativ auch die beiden Lupen-Buttons oben rechts nutzen, um näher ran- oder weiter herauszuzoomen.

Transparenz einstellen

Du kannst auch die Transparenz deines 3D-Modells anpassen. Das ist besonders dann sinnvoll, wenn du in deinem 3D-Modell vermessen möchtest, da die Messpunkte sonst im Modell kaum sichtbar sind. Klicke dazu unten links auf das Layer-Icon und nutze den Schieberegler, um die Deckkraft runterzusetzen.

Weiterführende Anleitungen

• Mehr zum Vermessen in 3D-Modellen erfährst du in dieser Anleitung: Wie kann ich im Vaira Office innerhalb meines 3D-Modells vermessen?

• Mehr zur Arbeit mit Punktwolken erfährst du in dieser Anleitung: Wie kann ich im Vaira Office mit Punktwolken arbeiten?
