Wie kann ich im Vaira Office ein Objekt zu Messpunkten meiner Vermessungsskizze hinzufügen und sie georefenzieren?

Mit Vaira kannst du in deinen Vermessungen gezielt Punkte, Linien und Flächen mit konkreten Objekten verknüpfen. Damit diese Funktion verfügbar ist, müssen vorab bestimmte Voraussetzungen erfüllt sein.

Voraussetzungen schaffen

Bevor du mit der Objektzuweisung beginnst, stelle sicher:

• Verzeichnisse wurden erstellt, die die möglichen Objekte enthalten.

• Dein aktueller Workflow referenziert diese Verzeichnisse, damit sie in der Vermessung zur Verfügung stehen.

Nur wenn diese Bedingungen erfüllt sind, kannst du auf die Objektlisten zugreifen und Zuweisungen vornehmen.

Vermessung öffnen und Objekt auswählen

1. Öffne im Vaira Office über die linke Seitennavigation deine Vorgangsliste und dann den Vorgang mit der gewünschten Vermessung.


2. Klicke im Feld der Vermessung auf die gewünschte Vermessung, um sie zu öffnen und den Skizzen-Editor zu sehen.





3. Klicke auf ein beliebiges Element: Punkt, Linie oder Fläche. Im Beispiel wählen wir den oberen Punkt unseres Linienobjekts aus, das von der gelben Parkplatzfläche zum Parkplatz auf der gegenüberliegenden Seite reicht.

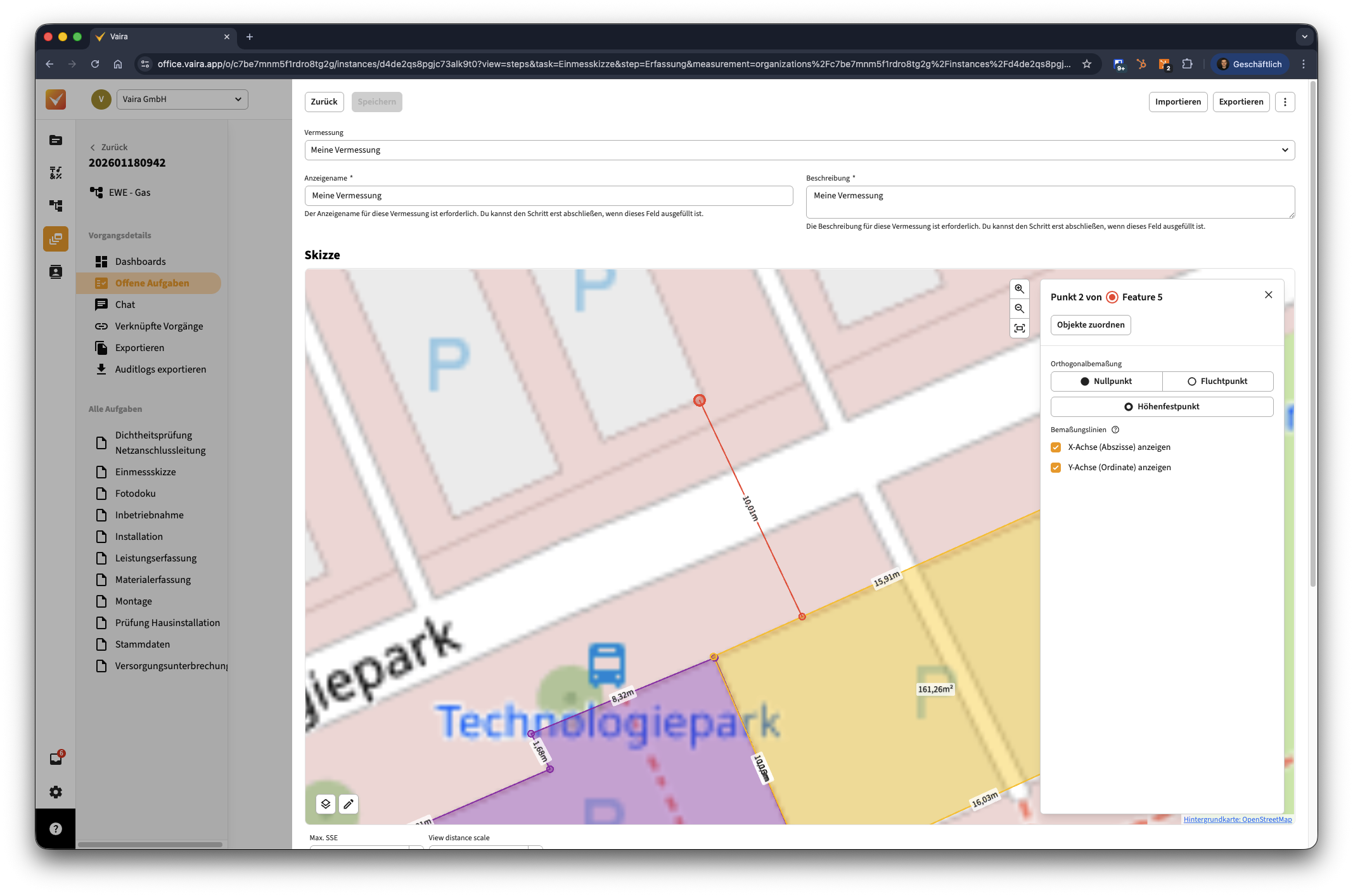

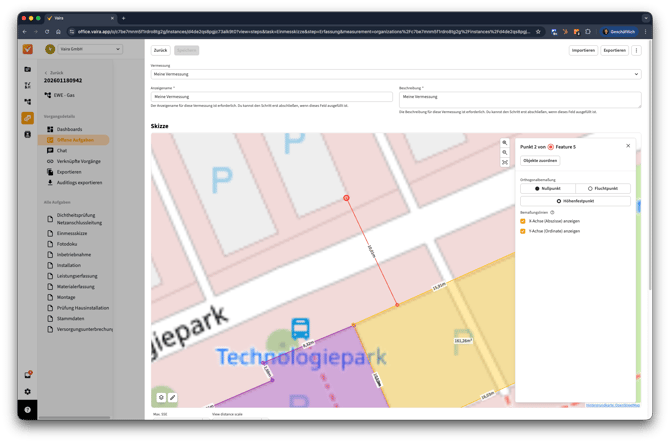

4. Es öffnet sich ein Seitenfenster mit Informationen zum Punkt. Für uns wichtig ist hier jetzt erstmal der Button Objekt zuordnen. Klicke diesen.

   1. In diesem Fenster kannst du auch generell Einstellungen für den Punkt vornehmen – wie, das erfährst du unter anderem in dieser Anleitung: Wie kann ich virtuelle Messpunkte im Vaira Office zu meiner Vermessung hinzufügen, sie bearbeiten, entfernen und bewegen? – Die Funktionen des Vermessungs-Editors im Überblick.

Das Zuweisungsfenster für Verzeichnisse und Listen – Allgemeiner Aufbau

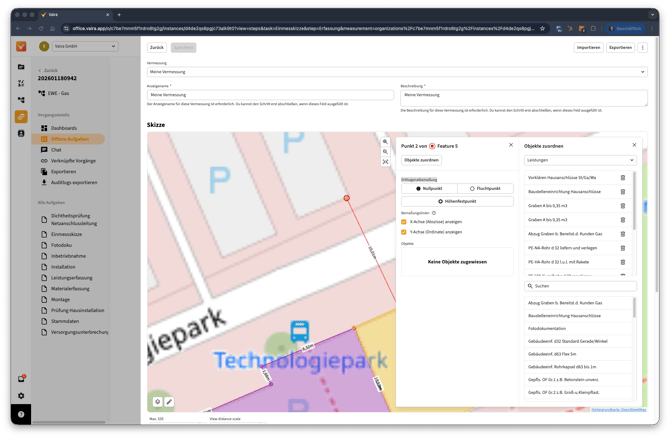

1. Dein Objektfenster rutscht ein Stück weiter nach links und erhält rechts von sich ein zusätzliches Fenster mit zwei Hauptbereichen. Außerdem erscheint im Fenster links noch ein Kasten mit dem Text Keine Objekte zugewiesen. Gehen wir die einzelnen Elemente im Folgenden einmal durch:




   1. Der Kasten links mit dem Text Keine Objekte zugewiesen ist der Ort, an den du Objekte ziehen kannst, die diesem bestimmten Messpunkt zugewiesen sein sollen. Dafür ist das Fenster rechts da.

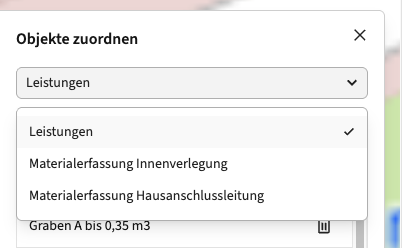

   2. Der Kasten links hat ganz oben ein Dropdown-Feld. Dieses Feld umfasst alle Verzeichnisse, die dir in diesem Vorgang zur Verfügung stehen. In unserem Beispiel haben wir drei Verzeichnisse in unserem Workflow hinterlegt: Leistungen, Materialerfassung Innenverlegung und Materialerfassung Hausanschlussleitung. Je nachdem, welchen Eintrag du hier auswählst, ändern sich die beiden großen Bereiche darunter dynamisch mit.

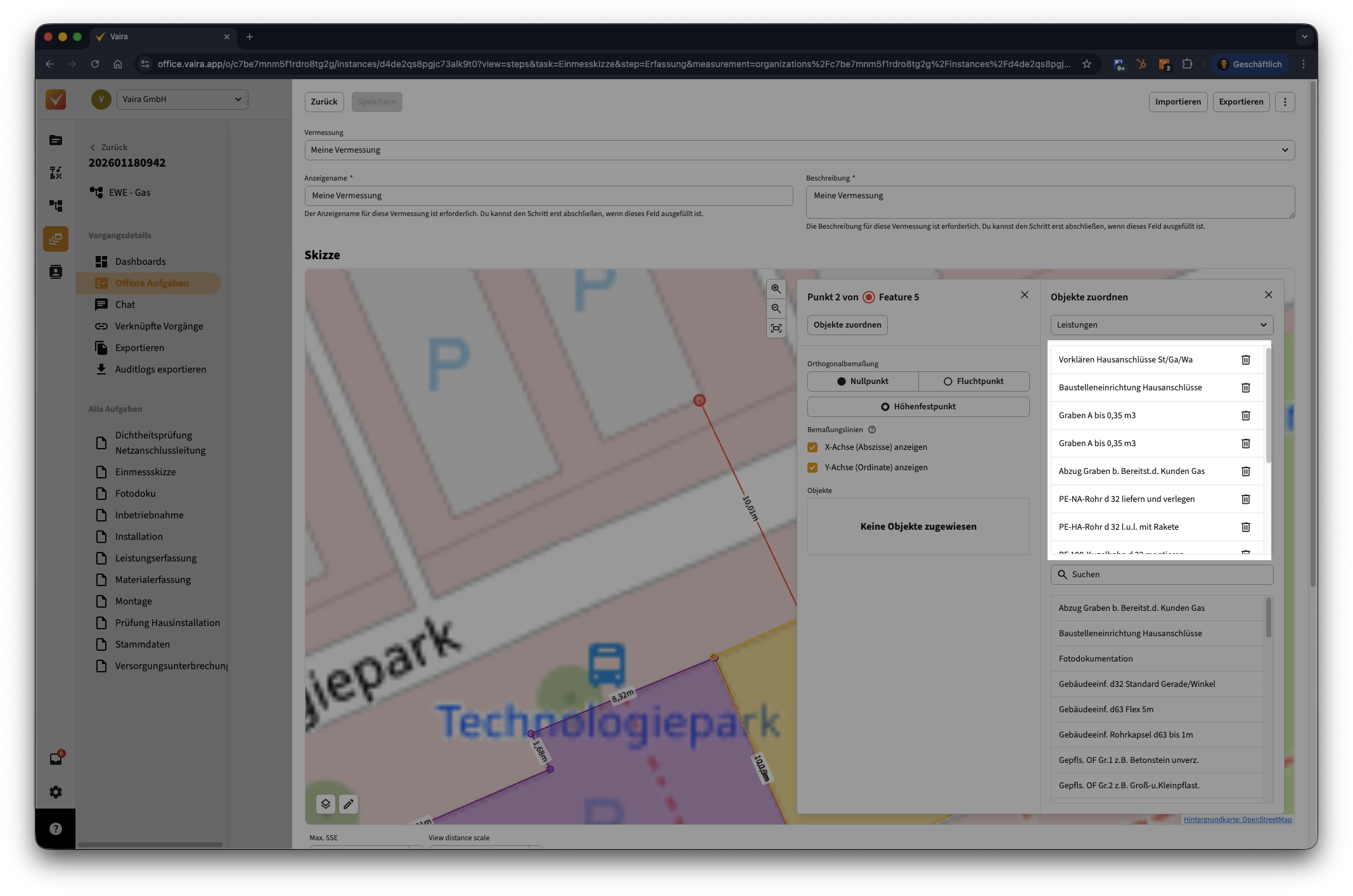

   3. Darunter findest du einen ersten Kasten. Hier stehen zu Beginn noch keine Objekte – denn dieser Bereich zeigt deine für diesen Vorgang befüllte Liste, basierend auf dem Dropdown oben. Wenn du also oben dein Verzeichnis "Leistungen" ausgewählt hast, siehst du hier die bestückte Liste aus deinen Leistungen. Wenn du zu "Materialerfassung Hausanschlussleitung" wechselst im Dropdown, siehst du hier deine bestückte Liste aus diesen Bestandteilen.




   4. Im unteren Bereich siehst du dann die Inhalte deines aktuell ausgewählten Verzeichnisses. Bei "Leistungen" haben wir hier also verschiedene Leistungspositionen aufgeführt, bei "Materialerfassung Hausanschlussleitung" werden uns stattdessen eine Reihe von Bauteilen angezeigt.

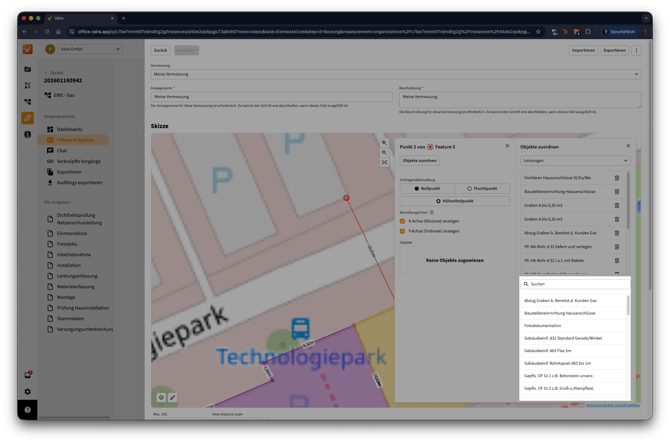

      Über das Suchen-Feld kannst du komplette Namen (z.B. "Fotodokumentation") oder auch Namensbestandteile mit Leerzeichen getrennt nutzen (z.B. "Gebäud d63 6m"), um dein Verzeichnis zu filtern und schneller gesuchte Einträge zu finden.

Deine Liste bestücken

Um deinen Messpunkten Objekte zuzuweisen, musst du zunächst deine Liste bestücken. Das heißt, du wählst Einträge aus deinem Verzeichnis-Bereich unten aus und ziehst so viele Objekte, wie du benötigst, oben in dein Listenfeld. Du kannst aus einem Verzeichnisobjekt beliebig viele einzelne Listenobjekte erstellen.

1. Wähle ein Verzeichnis im Dropdown aus (z. B. „Leistungen“).

2. Suche gezielt nach Verzeichnisobjekten, z. B. mit dem Begriff „Grabe“.

3. Ziehe passende Verzeichnisobjekte per Drag & Drop in die Objektliste (z. B. „Graben“, „Graben D“).

4. Die Liste enthält nun konkrete Listenobjekte für diesen Auftrag.

5. Du kannst auch mehrere Listen nacheinander bestücken. Wechsel dafür im Dropdown oben einfach das Verzeichnis und bestücke so jede Liste jedes Verzeichnisses, die du für deine Arbeit brauchst.

Objekt einem Messpunkt oder Element zuweisen

1. Ziehe ein Listenobjekt aus der Liste rechts oben auf die Zuweisungsbox des Messpunkts oder des Linien-Features im linken Bereich.

   1. Die farbliche Hervorhebung zeigt dir, wenn die Zuweisung möglich ist.

2. Ist ein Objekt erfolgreich zugewiesen, verschwindet es aus der Liste rechts.

Sonderfall: Objekt lässt sich nicht zuweisen?

Nicht jedes Objekt kann beliebig zugeordnet werden:

• Manche sind nur für Punkte, andere nur für Linien erlaubt.

• Wenn die Zuweisung nicht funktioniert, überprüfe im Verzeichnis, welche Einstellung dort vorgenommen wurde und passe sie ggf. an.

Direktzuweisung aus dem Verzeichnis

Du kannst auch Objekte aus dem Verzeichnis direkt auf eine leere Zuweisung im Bereich links ziehen. In diesem Fall "denkt sich" Vaira den Schritt mit der Liste, überspringt ihn aber für dich. Das Objekt ist dann direkt zugeordnet.

Wenn du die Zuordnung links wieder löschst, taucht das Objekt aber als normales Listenobjekt im oberen rechten Bereich auf. Es ist also lediglich eine Abkürzung mit der gleichen Funktionalität.

Objekt entfernen oder bearbeiten

• Papierkorb beim Messpunkt: hebt die Zuweisung auf – das Objekt erscheint wieder in der Liste rechts und kann neu zugewiesen werden.

• Papierkorb in der Liste: entfernt das Objekt vollständig aus der Liste.

• Pfeil neben dem Objekt: öffnet die Eigenschaften und Felder des Objekts.

Symbole und Darstellung in der Skizze

Einige Objekte bringen eventuell Symbole mit, die automatisch in deiner Skizze erscheinen. Diese Symbole müssen vorher im Verzeichnis definiert worden sein. Durch Klick auf den entsprechenden Punkt in der Skizze kannst du jederzeit alle zugehörigen Informationen einsehen. Mehr zu Symbolen erfährst du unter anderem hier: Wie weise ich Verzeichnisobjekten (z.B. Bauteilen) ein Symbol aus einem Symboldatensatz zu?

Mit wenigen Schritten kannst du über Verzeichnisse und Listen strukturierte Objekte deinen Messdaten zuordnen. Das macht deine Dokumentation noch genauer, nachvollziehbarer und vollständig digital.
