Die neue Funktion der 3D-Modell-Erfassung mit der Vaira App bringt viele spannende Vorteile mit sich. Einer davon ist es, dass du auch nachträglich im Büro noch Vermessungen am offenen Graben vornehmen kannst – selbst, wenn dieser in der Realität schon lange wieder geschlossen ist. Du kannst beliebig viele georeferenzierte Messpunkte innerhalb des Modells erzeugen und auch nachträglich noch bearbeiten. Wie du das machst erfährst du in dieser Anleitung.
Gut zu wissen: In anderen Anleitungen erklären wir dir die Grundlagen der Arbeit mit 3D-Modellen. Falls du dabei eine Auffrischung brauchst, bieten sich folgende Artikel an:
- Für Maus- und Tastatursteuerung und allgemeines Bewegen in der 3D-Umgebung: Wie kann ich mit 3D-Modellen im Vaira Office interagieren?
- Die Arbeit mit Punktwolken im Vaira Office allgemein: Wie kann ich im Vaira Office mit Punktwolken arbeiten?
- Allgemeine Tipps für die Erfassung von 3D-Modellen und Punktwolken mit der Vaira App: Wie sollte ich 3D-Modelle mit der Vaira App erfassen? Auf was muss ich achten?
Einstellungen der Punktwolke und Grundprinzip
- Wechsel über das 3D-Modell/Punktwolke-Wechsel-Symbol oben rechts in den Modus für Punktwolken.

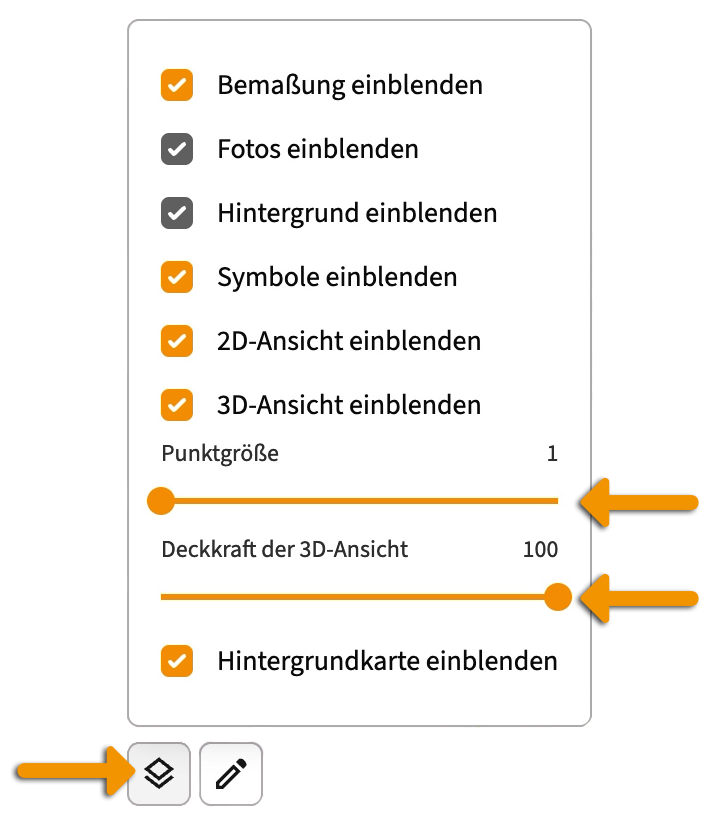

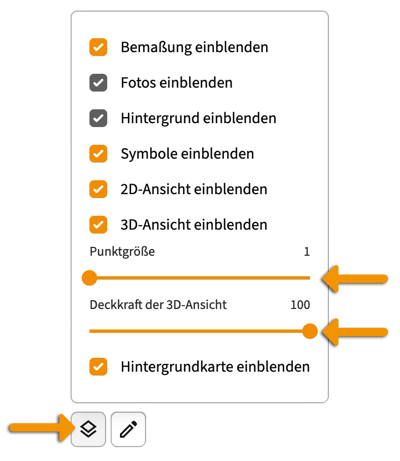

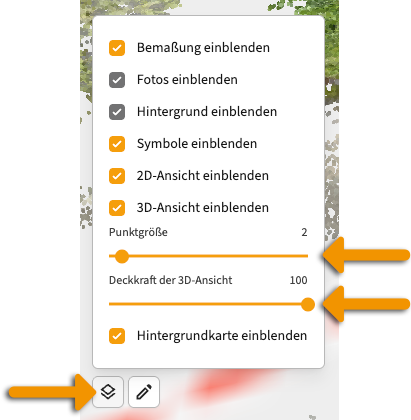

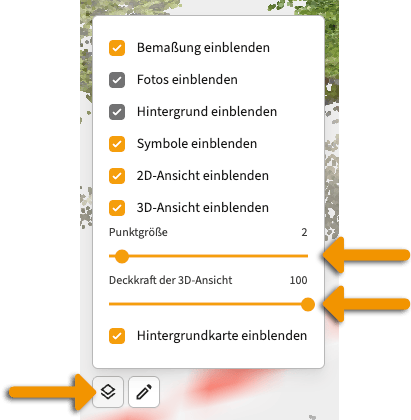

- Über das Ebenen-Symbol kannst du nun einstellen, wie groß die einzelnen Punktwolken-Punkte sein sollen und wie transparent das Modell sein soll. Das kann bei der weiteren Bearbeitung helfen.

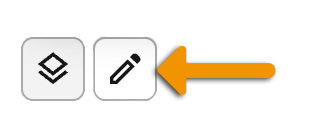

- Klicke unten links auf das Stift-Symbol, um in den Bearbeitungsmodus zu gelangen. Damit ändert sich dein Cursor in der Vermessungsansicht zu einem Fadenkreuz.

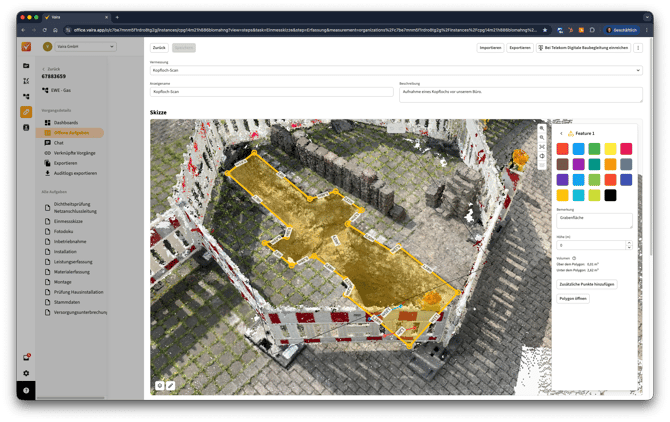

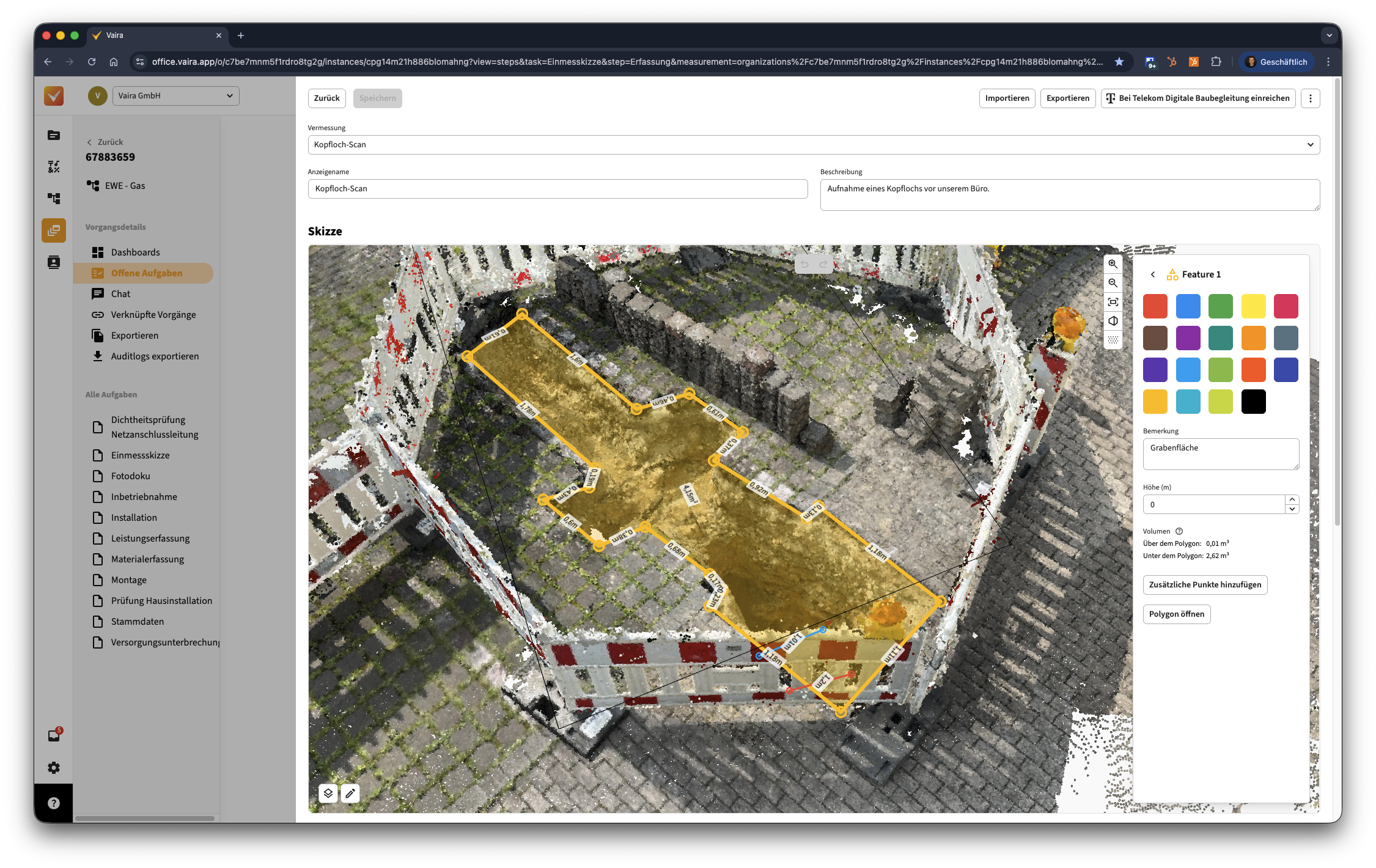

Eine Fläche vermessen (z.B. Grabenfläche)
- Klicke im Seitenfenster rechts auf Feature hinzufügen, um ein neues Messobjekt zu erstellen.
- Navigiere an die passende Stelle in deinem Menü und klicke auf eine Stelle, um dort einen Messpunkt abzulegen. Wichtig ist dabei, dass hier X-, Y- und Z-Koordinaten der Punkte berücksichtigt werden – nutze also ggf. auch die Neigen-Funktion, um den Punkt anzuvisieren, den du vermessen möchtest.
- Klicke mit der linken Maustaste, um einen Messpunkt zu erstellen.
- Setze weitere Punkte in deinem 3D-Modell ab, bis du die Form so weit nachgebildet hast, dass nur noch eine gerade Linie zwischen erstem und letztem Punkt fehlt.
- Klicke rechts im Seitenfenster auf Fertig, um das Ablegen von weiteren Punkten zu beenden.
- Klicke nun im Fenster rechts auf Polygon schließen. Damit werden der erste und letzte Messpunkt deines Linienobjekts verbunden und dein Messobjekt zu einer geschlossenen Fläche.
- Du kannst anschließend noch die Farbe ändern oder eine Bemerkung zu dieser Fläche hinzufügen.
- Navigiere im rechten Seitenfenster über den Pfeil oben links zurück zum vorherigen Menü.
- Klicke hier auf Speichern, damit deine Vermessung gesichert wird.
Eine Linie vermessen (z.B. Leitungsverlauf)
Auf die gleiche Weise wie Flächen kannst du auch einfache Linienobjekte vermessen. Hier lässt du einfach den Schritt mit Polygon schließen weg – also Schritt 1-5 und dann ab Schritt 7 weitermachen.
Einen Punkt vermessen (z.B. Einzelnes Bauteil)
Auch hier kannst du der Anleitung oben folgen, aber einfach nur einen einzelnen Punkt ablegen. Nach Schritt 4 kannst du zu Punkt 7 springen und bis Punkt 8 weitermachen.
