Du hast deine Trimble DA2 bereits eingerichtet und mit der Vaira App verbunden? Dann können wir uns nun an die praktische Vermessungsarbeit begeben!
Mit der Trimble DA2 vermessen
Wähle aus deinen Vorgängen den passenden Vorgang, suche einen Schritt mit einem Vermessungs-Feld und wähle dann GPS Vermessung aus.

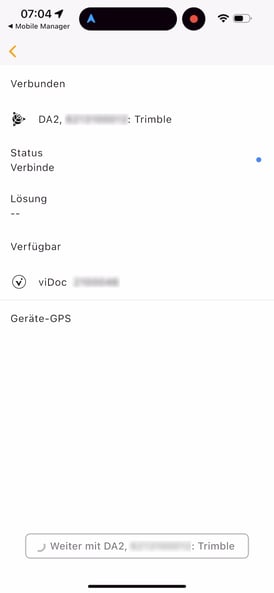

Im folgenden Bildschirm siehst du nun alle GNSS-Antennen, die dein Smartphone in der Umgebung findet. In unserem Fall sind das gerade eine DA2 von Trimble und ein viDoc von vigram. Du hast außerdem die Möglichkeit, das (häufig aber sehr unpräzise) Geräte-GPS zu verwenden. Wähle hier nun deine gewünschte GNSS-Antenne aus.
Du gelangst zum jeweiligen Konfigurations-Bildschirm deiner Antenne.
Hier siehst du den aktuellen Status der Verbindung (bspw. "Verbinde" oder "Verbunden"). Hier werden dir bei erfolgreicher Verbindung auch noch weitere Informationen unter Lösung angezeigt.
Im unteren Bereich siehst du zunächst einen ausgegrauten Button mit Ladekreis. Dieser zeigt dir an, dass die Verbindung bisher noch nicht erfolgreich hergestellt worden ist.
Sobald die Verbindung besteht, ändert sich sowohl der Status als auch der Button unten, der nun ohne Ladekreis und in Orange gehalten ist. Mit einem Klick auf den Button bestätigst du deine Auswahl der Antenne und kannst mit dem Vermessen beginnen.

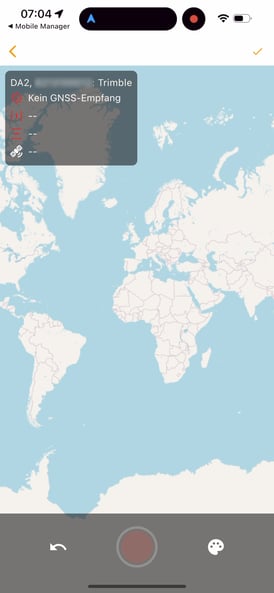

Du kommst anschließend in den Vermessungsbildschirm. Oben links siehst du die Grundinformationen zu deiner DA2-Antenne. Dazu zählt, ob ein GNSS-Empfang besteht, wie es um deine vertikale und horizontale Genauigkeit steht sowie die Anzahl der Satelliten für die Erfassung.
Vermessungspunkte erzeugen
Die Vermessung ist nun sehr ähnlich der AR-Vermessung, die du vielleicht schon genutzt hast. Über den farbigen, dicken Button unten in der Mitte legst du deine Punkte der Reihe nach ab. Die Punkte sind dabei in der Farbe, in der auch der Button gefärbt ist.
Wenn du die Farbe ändern möchtest, kannst du das mit einem kurzen Klick auf die Farbpalette unten rechts. Du kannst auch länger auf die Palette drücken und sie gedrückt halten, damit eine Auswahl aller Farben erscheint. Hier kannst du deine deine Wunschfarbe auswählen.
Linien- und Punktobjekte erstellen
Punkte, die in der gleichen Farbe hintereinander gesetzt werden, erstellen ein gemeinsames Linien-Objekt. So kannst du zum Beispiel eine Gas-Leitung mit mehreren Punkten als zusammenhängende Linie vermessen. Sobald du die Farbe wechselst, erstellst du ein neues Objekt und beginnst wieder mit dem ersten Punkt.
Wichtig: Wenn du einmal von einer Farbe (hier z.B. "Rot") weggewechselt bist (z.B. zu "Blau") und dann wieder zurück zu Rot wechselst, erstellst du trotzdem ein neues Objekt. Du kannst das alte Objekt so also nicht weiterführen. Falls du versehentlich die Farbe gewechselt hast, bevor du mit deinem Objekt fertig warst, kannst du über den Pfeil unten links so viele Punkte rückgängig machen, bis du wieder bei dem Objekt bist, das du fortsetzen möchtest.
Du kannst sowohl Punkt- als auch Linienobjekte erzeugen. Flächenobjekte sind über Vaira mit der DA2-Antenne aktuell nicht möglich. Diese musst du nachträglich in deinem GIS als solche definieren.
Die Vermessung speichern
Wenn du alle Vermessungspunkte und -linien erzeugt hast, kannst du über den Haken oben rechts deine Vermessung speichern. Fertig! Die Daten werden automatisch mit Vaira synchronisiert und stehen direkt anderen Prozessteilnehmern auf der Baustelle und im Büro zur Weiterarbeit zur Verfügung.
Gut zu wissen: Wenn du während der Vermessung das Vermessungs-Fenster über den Pfeil oben links verlässt, musst du bestätigen, dass du die Vermessung verwerfen möchtest. Du musst beim nächsten Mal also von vorn beginnen, falls du die Vermessung nicht speicherst.
Gespeicherte Vermessungen können im Nachgang auch nicht fortgeführt werden. Falls du eine Vermessung gespeichert hast und der Schritt noch aktiv ist, kannst du die alte Vermessung verwerfen und eine neue Vermessung erstellen.
