Vaira ermöglicht es dir, aus der cleveren Kombination von Fotogrammetrie und GPS-Daten 3D-Modelle mit deinem Smartphone zu erstellen. Bei der Erfassung der 3D-Modelle speichert Vaira auch den sensorischen Verlauf deiner Bewegung für die Vermessung. Am Ende stehen sogenannte Trajektorie-Daten, mit denen du deine Vermessung besser nachvollziehen kannst. Wie das funktioniert, erfährst du in diesem Artikel.
Hinweis: Die Erfassung von 3D-Modellen ist Teil der Advanced-Lizenz von Vaira.
mehr erfahren
Wie werden die Trajektorie-Daten erfasst?
Bei der Erfassung von 3D-Modellen greift Vaira auf unterschiedliche Datenquellen zurück. Dazu zählen neben den GNSS-Daten deines Smartphones oder deiner verbundenen externen Antenne auch die interne Smartphone-Sensoren. Diese erfassen, wie schnell du dich bewegst, wie weit du dich bewegst, wie du dich drehst und dein Smartphone neigst.
Wir nutzen diese Daten, um in unregelmäßigen Abständen bei deiner 3D-Vermessung Trajektorie-Punkte zu erzeugen. Anhand dieser kannst du selbst nachvollziehen, welche Wege du bei der Erfassung deines 3D-Modells gelaufen bist und hast automatisch eine Form von "grober Vermessung" an jedem deiner 3D-Modelle. Das ermöglicht eine leichtere Nachvollziehbarkeit deiner Dokumentation und kann auch dabei helfen, mögliche Handhabungsherausforderungen nachzuvollziehen und in Zukunft zu beheben.
Wie und wo werden mir die Daten angezeigt?
Die Trajektorie-Daten werden dir seit dem neusten Update automatisch mit jedem 3D-Modell erstellt. Einsehen kannst du sie im Vaira Office.
- Logge dich im Vaira Office ein und öffne einen Vorgang, in dem sich eine 3D-Vermessung befindet.
- Öffne die Aufgabe mit der Vermessung.
- Öffne die Vermessung.

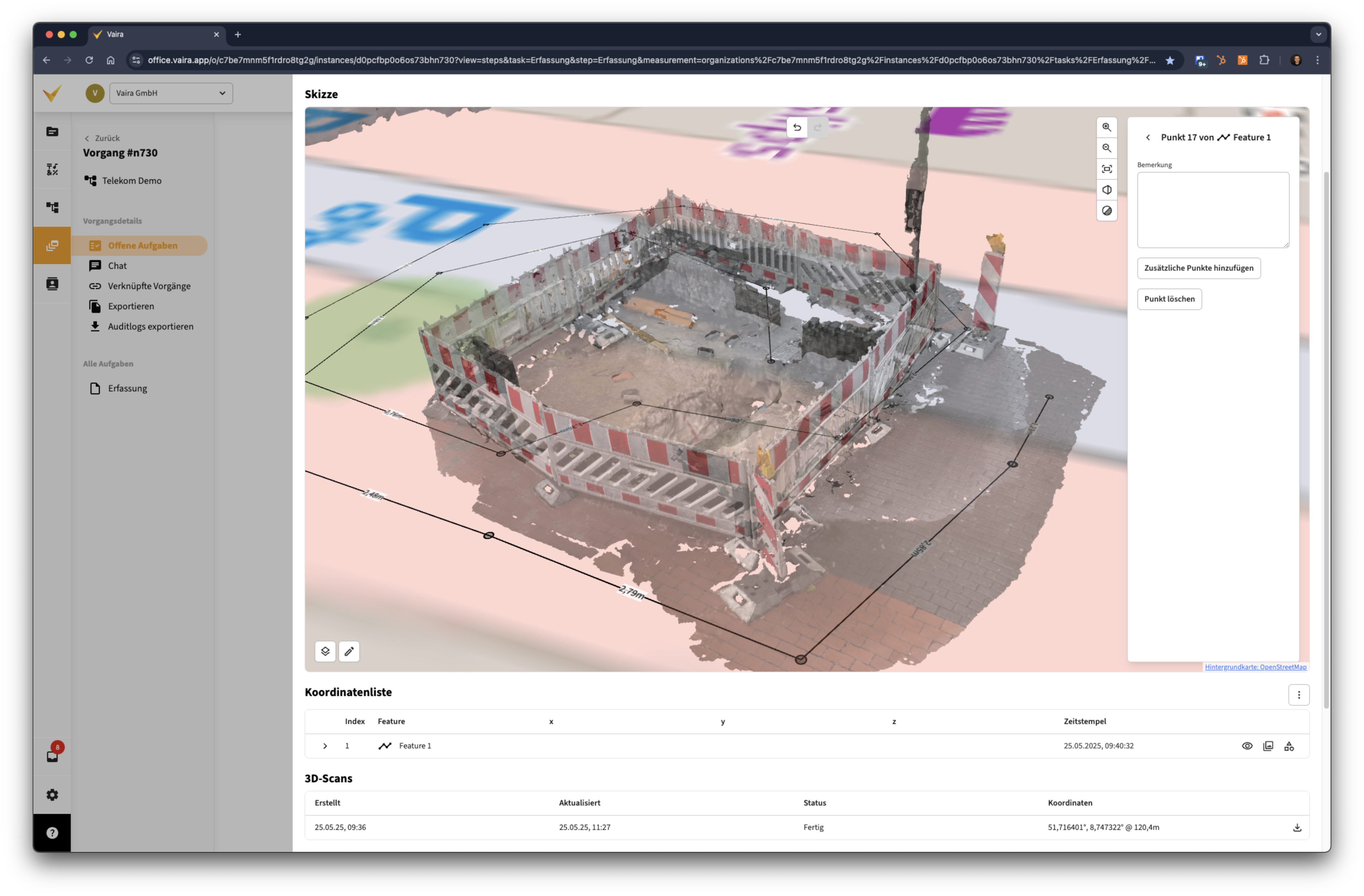

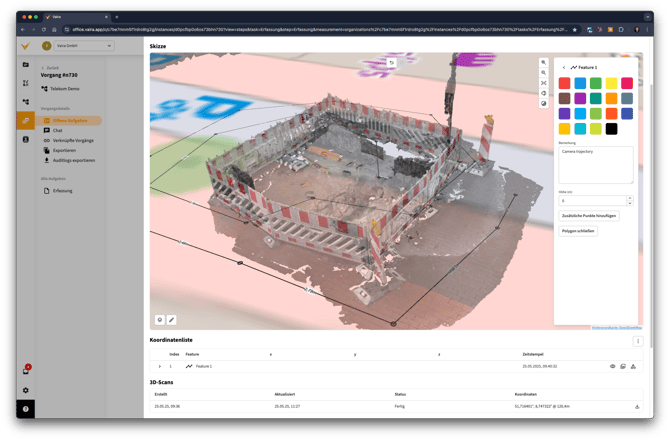

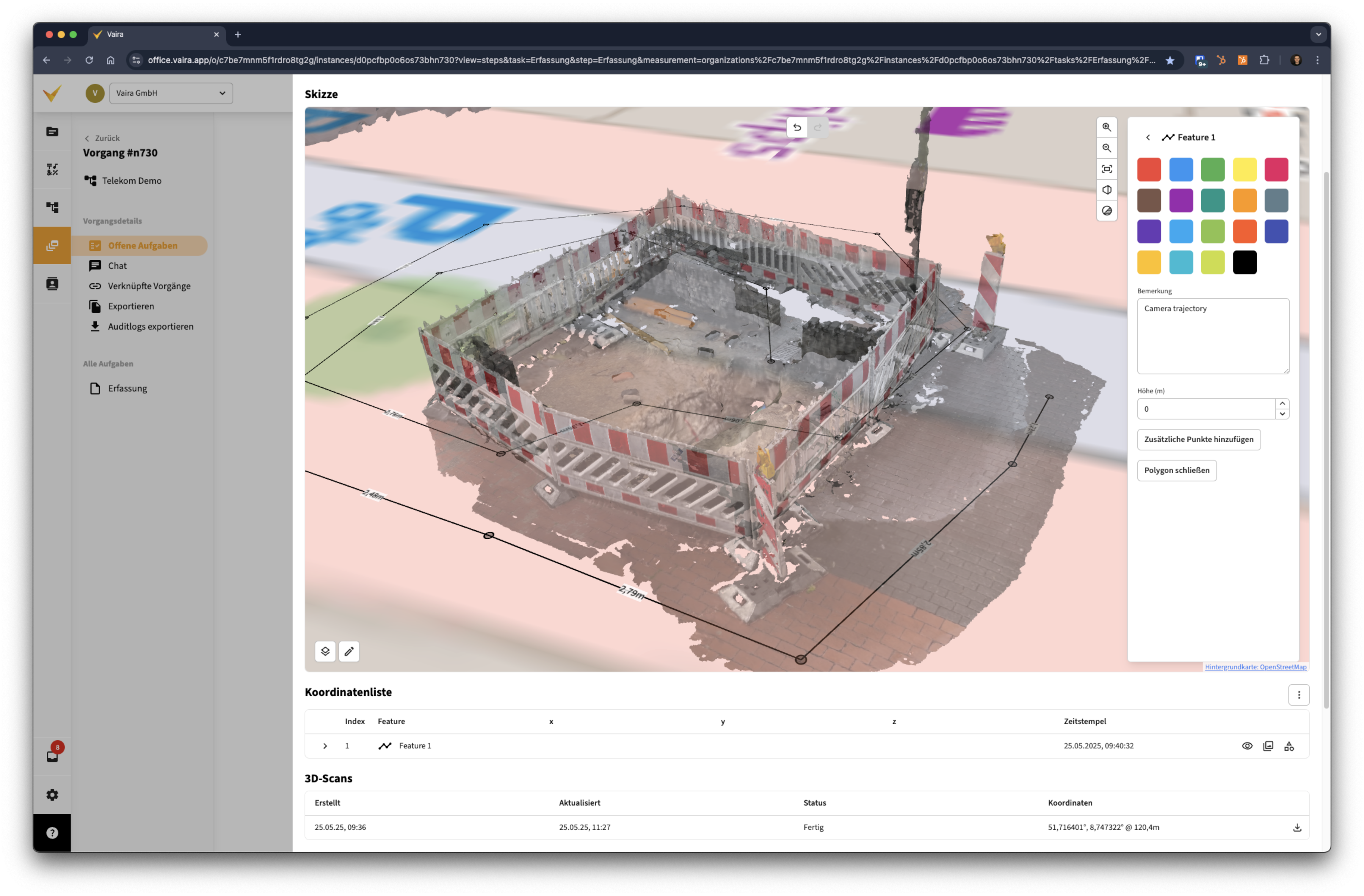

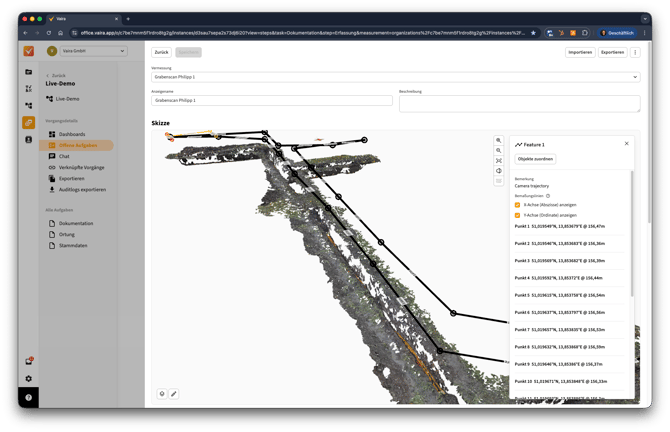

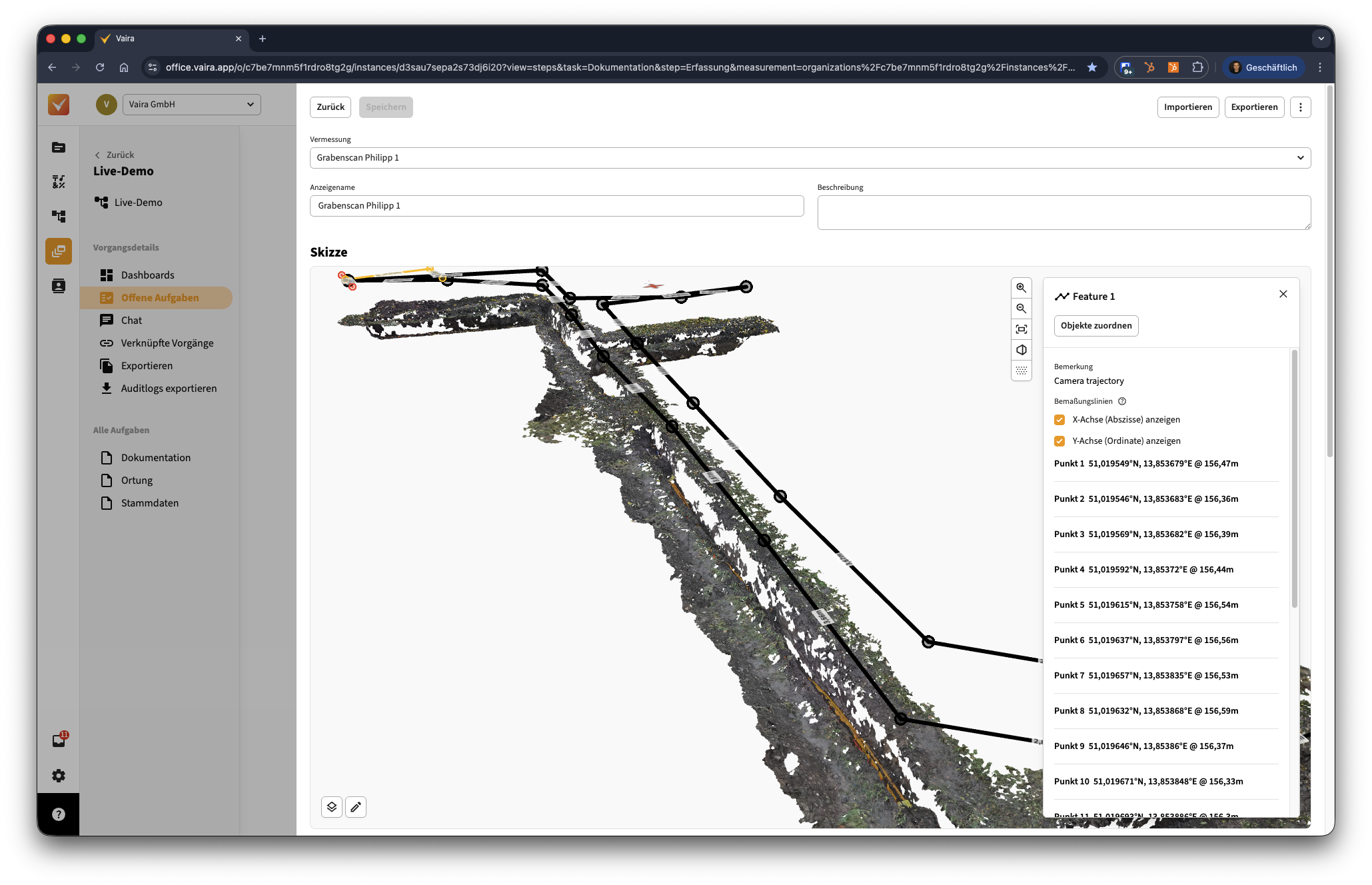

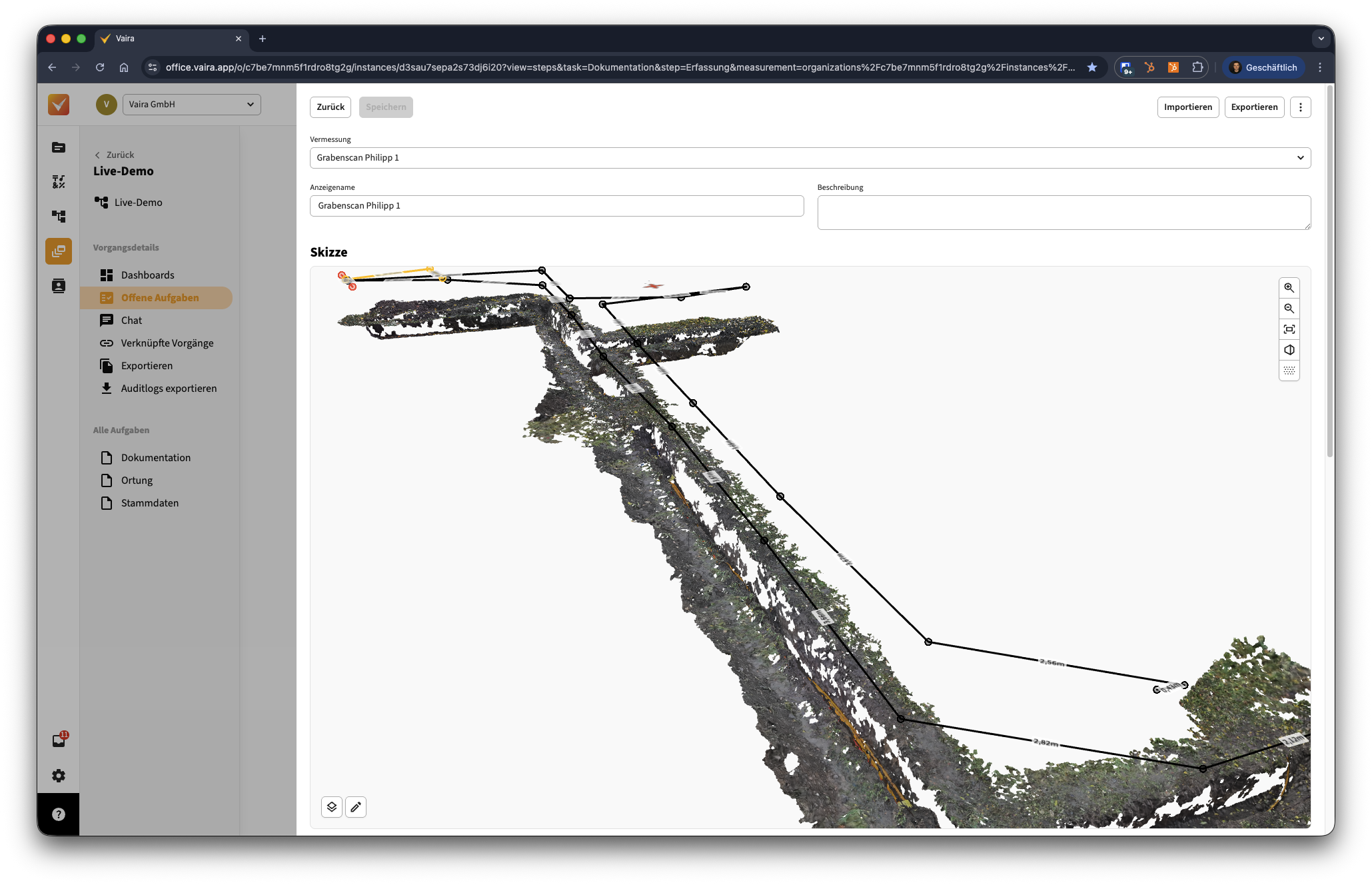

Im Beispiel siehst du ein 3D-Modell im Transparenz-Modus, um das herum eine Messlinie zu sehen ist. Dabei handelt es sich um die Trajektorie – so wurde nämlich bei der Aufnahme des Modells gelaufen. - Du kannst auf eine Linie der Trajektorie klicken, um das Informationsfenster rechts zu öffnen. Hier siehst du unter der Beschreibung, dass es sich um Camera Trajectory-Daten handelt. Du siehst außerdem die Koordinaten jedes Messpunkts und kannst diesen auch noch Objekte aus Verzeichnissen zuweisen.
Kann ich die Trajektorie-Daten bearbeiten?
Die Trajektorie-Daten sind nicht in Stein gemeißelt. Die erstellten Punkte haben den gleichen Typ wie Punkte, die du selbst innerhalb des 3D-Modells gesetzt hast. Du kannst sie also nach Belieben verschieben, Punkte entfernen oder neue Punkte hinzufügen. Die Daten dienen als Ausgangspunkt, um eigene Änderungen vorzunehmen oder nachträglich deine Aufnahme-Methode nachvollziehen und optimieren zu können.

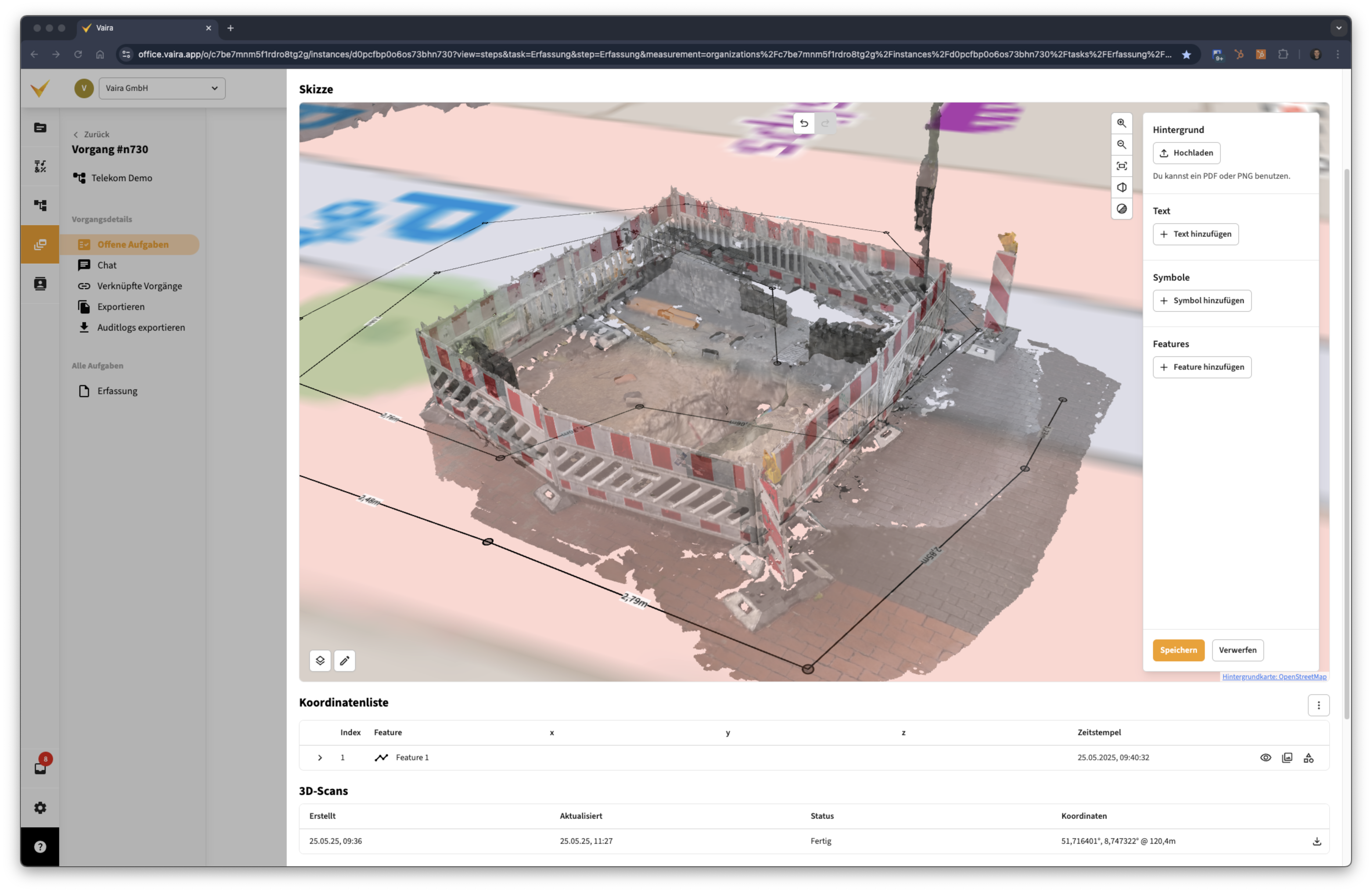

- Um Punkte hinzuzufügen oder zu entferne, klicke zunächst unten links auf das Stift-Symbol in der Skizzen-Ansicht, um in den Bearbeitungs-Modus zu wechseln.
- Zum Entfernen eines Punkts:
- Klicke nun auf einen Punkt, den du entfernen möchtest.
- Du gelangst in die Detail-Ansicht des Punkts. Klicke hier auf Punkt löschen, um den Punkt aus dem Linienobjekt zu entfernen. Dadurch werden automatisch der Punkt davor und der Punkt danach miteinander verbunden, um das Linienobjekt zusammen zu halten.
- Du kannst diesen Vorgang beliebig oft wiederholen.
- Klicke nun auf einen Punkt, den du entfernen möchtest.
- Zum Hinzufügen eines Punkts:

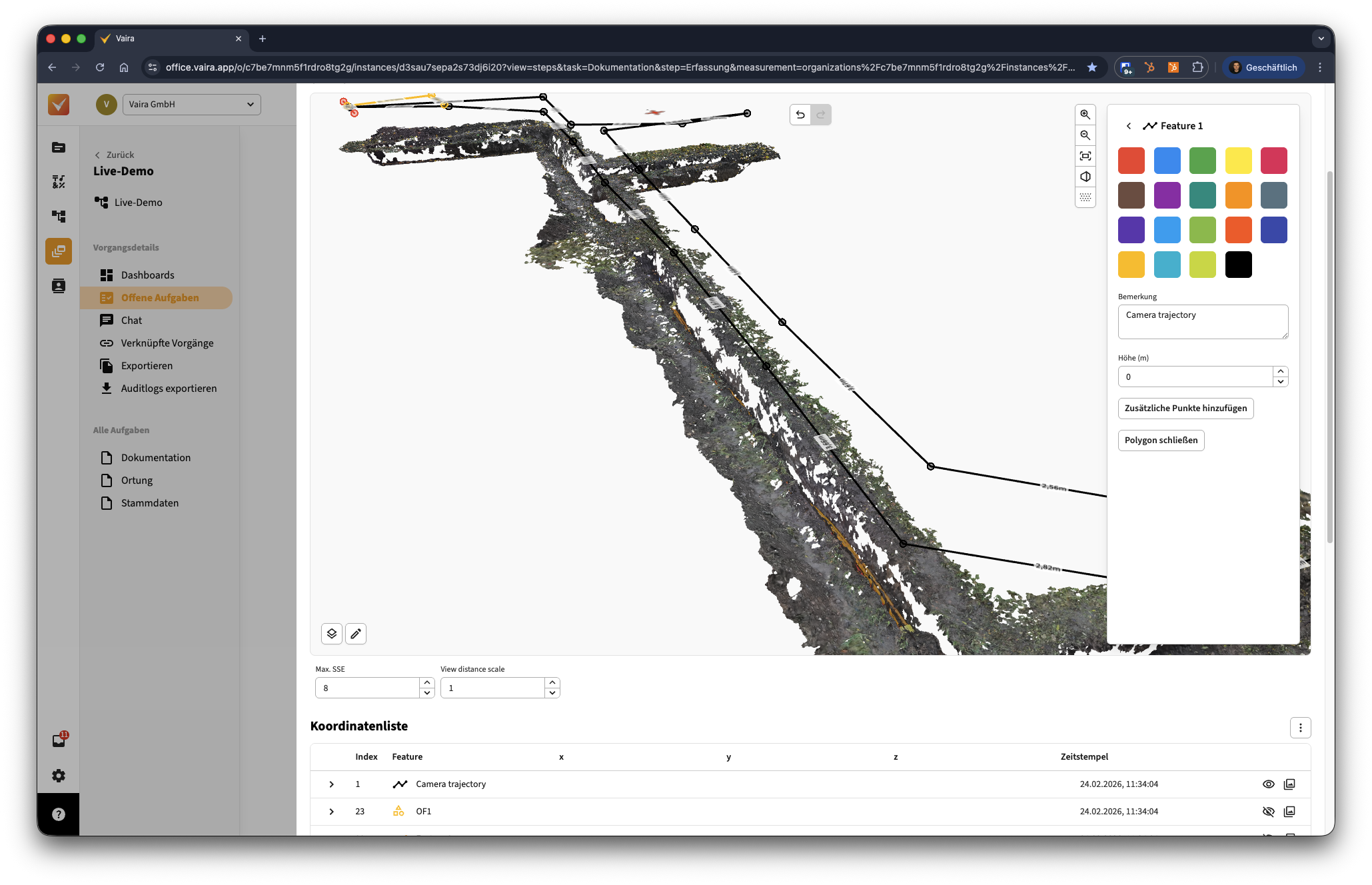

- Klicke auf eine Linie des Linienobjekts, damit sich das gesamte Feature öffnet.
- Klicke rechts auf den Button Zusätzliche Punkte hinzufügen.
- Dein Mauszeiger verwandelt sich nun in ein Fadenkreuz. Klicke auf einen Teil der Linie, um sie durch einen neuen verschiebbaren Punkt zu ergänzen. Dieser Punkt setzt sich automatisch zwischen den vorherigen und nachfolgenden Punkt. Du kannst auch einen Punkt abseits der Linie setzen. Dieser verbindet sich dann automatisch zum ersten oder letzten Punkt des gesamten Linienobjekts, abhängig davon, welcher näher liegt.
- Du kannst diesen Vorgang beliebig oft wiederholen.
- Unabhängig davon, ob du Punkte hinzufügst oder entfernst, denke daran, deine Änderungen am Ende noch zu Speichern.
Kann ich die Trajektorie ausblenden?
Ja, das ist möglich. Scrolle dazu einfach runter zu den Tabellen. Hier kannst du beim Trajektorie-Feature in der Zeile rechts auf das Auge klicken. Dadurch wird das komplette Feature angezeigt oder ausgeblendet.
Kann ich die Trajektorie exportieren?
Ja, das ist möglich. Die Trajektorie-Daten sind genauso beschaffen wie deine normalen Messpunkte. Du kannst sie also wie gewohnt über den Exportieren-Button exportieren. Wie du das machst, erfährst du in diesem Artikel: Wie kann ich digitale Skizzen exportieren und die Vorschau des Exports nutzen?
Dieser Artikel war Teil des monatlichen Newsletters #Mai2025.
